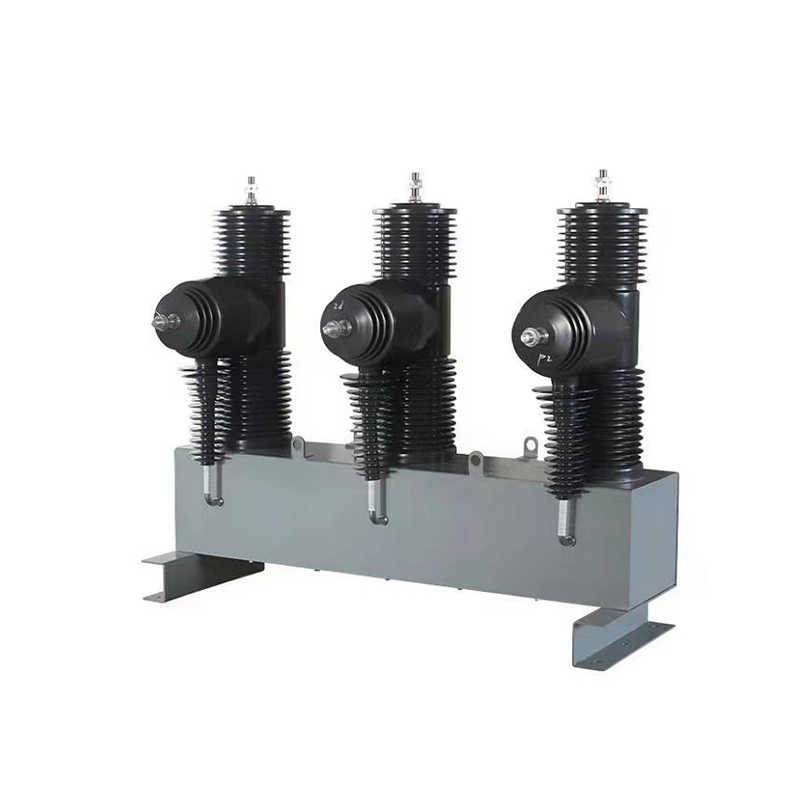

Zw32 - 40,5 (AB - 3S / 40.5) Généralités

Zw32 - 40.5 (AB - 3S / 40.5) disjoncteur à vide à aimant permanent (ou à ressort) - disjoncteur à vide extérieur,

Fabriqué à partir d'aimants permanents spécialement conçus (ou de ressorts) et d'un dispositif de contrôle intelligent hautement fiable

Ce produit est principalement utilisé dans les réseaux de lignes aériennes moyenne tension, comme...

Disjoncteur à vide extérieur standard de référence:

GB / t 1984 disjoncteur AC haute tension

GB / t11022 exigences techniques générales standard pour l'appareillage à haute tension et l'équipement de contrôle

GB / t 311.1 ajustement isolant des équipements de transmission haute tension: technologie d'essai haute tension

DL / t403 conditions techniques de commande pour disjoncteur à vide haute tension 12-40.5kv

Conditions environnementales d'utilisation:

Altitude ne dépassant pas 1000m

Température de l'air ambiant: - 40 ℃ - + 40 ℃

Vitesse du vent pas plus de 35 m / s

Niveau de pollution: classe IV

Lieu d'installation: pas d'inflammabilité, pas de danger d'explosion, pas de corrosion chimique.

L'intensité sismique ne dépasse pas 8 degrés.

Caractéristiques principales du disjoncteur à vide extérieur:

1. Le disjoncteur adopte la structure ipllar triphasée. Avec des propriétés de rupture fiables, aucun risque de combustion et d'explosion,

Sans entretien, petite taille, poids léger, longue durée de vie, etc.

2. Le disjoncteur adopte une structure entièrement fermée, une bonne performance d'étanchéité, qui aide à augmenter l'humidité.

Propriétés anti - condensation, particulièrement adaptées à une utilisation dans des zones froides ou humides.

3. Les piliers triphasés et les transformateurs de courant utilisent une isolation solide en résine époxy extérieure importée. Qui a haut et bas

Résistance à haute température, résistance aux UV, caractéristiques anti - vieillissement.

4. Le mécanisme d'exploitation utilise un petit mécanisme d'exploitation à ressort avec une faible consommation d'énergie de la fermeture à fente;

Avec la transmission directe, il y a moins de pièces de verrouillage et une grande fiabilité. Le mécanisme d'exploitation et le système d'extinction d'arc sont

Placé dans un boîtier de mécanisme scellé, il résout le problème de corrosion des composants tels que les pièces et améliore la fiabilité du disjoncteur.

Principaux paramètres techniques du disjoncteur (disjoncteur à vide extérieur)
