Résumé:

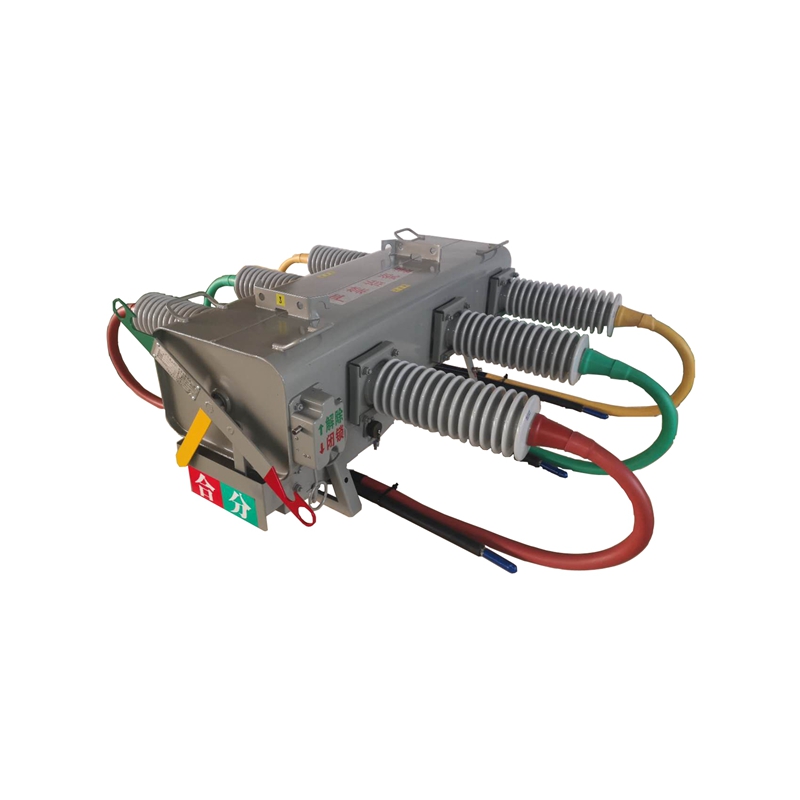

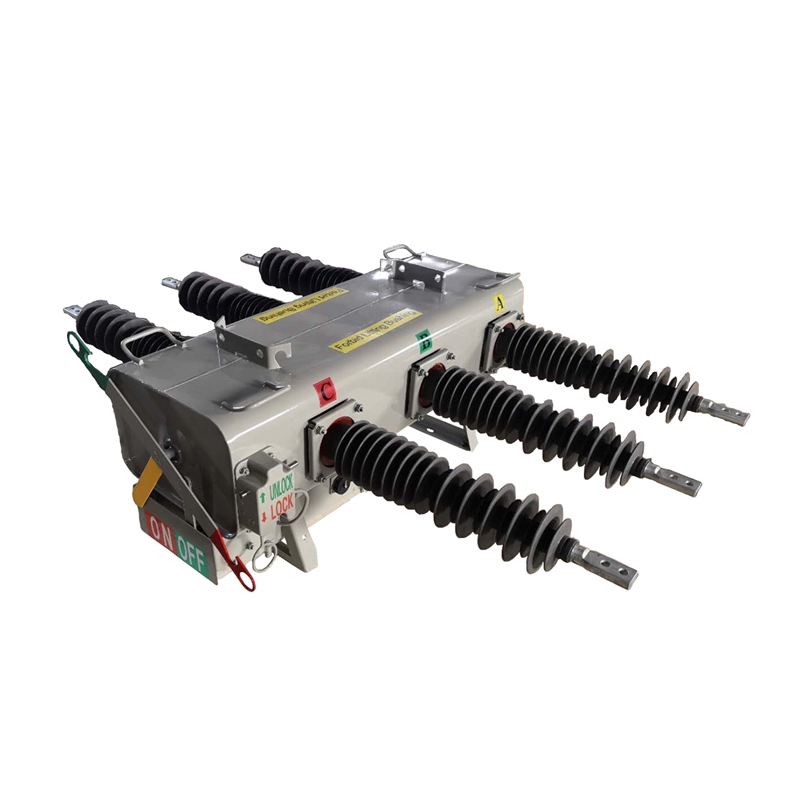

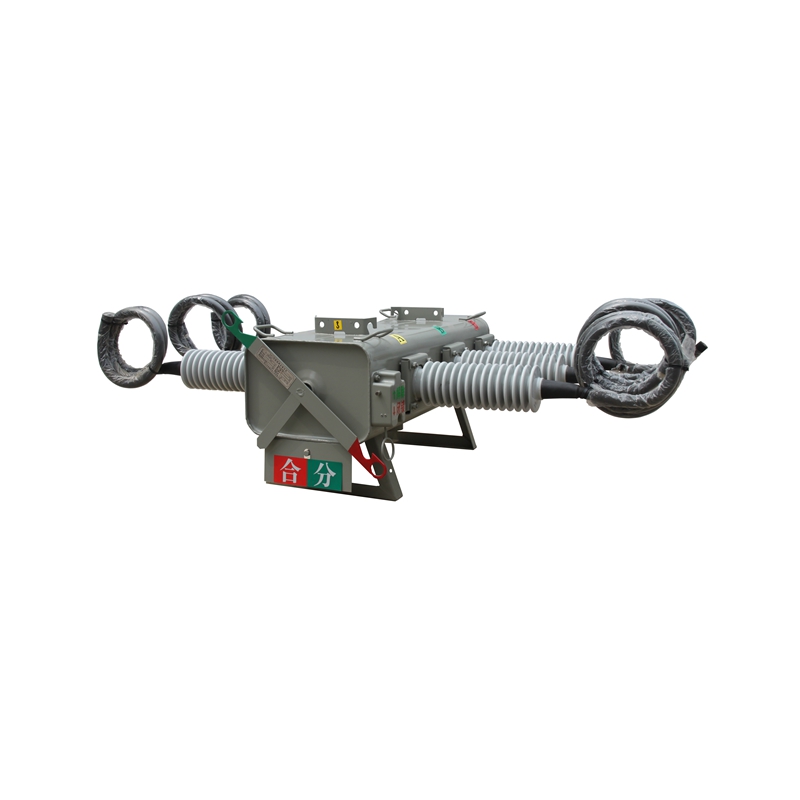

Interrupteur de charge isolé monté sur colonne de type fzw - 12 / 24 / 40.5-20 pour Tension nominale
12 / 24 / 40.5kv, courant nominal 400A, 630a, 50 / 60Hz réseau ouvert, courant de charge fermé système d'alimentation,
La surcharge se produit. Ce commutateur de charge peut séparer automatiquement les lignes de distribution déconnectées.
Avec la dernière technologie et équipé des derniers contrôleurs électroniques. Cet interrupteur peut être utilisé par une opération manuelle,
Fonctionnement électrique et fonctionnement à distance. Contrôleur électronique installé dans une armoire en acier inoxydable
Convient pour une utilisation dans toutes sortes de conditions climatiques. En outre, il y a quelques câbles et sans fil
Modem installé dans l'armoire, à travers lequel la surveillance à distance peut être réalisée. Installation simple
La colonne supérieure est pratique, rapide et peut également réduire les coûts de construction.
Conditions standard pour notre interrupteur à isolateur haute tension SF6:
Conditions de fonctionnement du commutateur de charge de gaz SF6 pour:
(1). Température de l'air ambiant: limite supérieure + 50 ℃, limite inférieure - 40 ℃
(2) humidité relative: 100%
3° l’élévation ne dépasse pas 1 000 m; 2000 mètres; 3000 mètres; 5000 mètres.
(4) La pression ne dépasse pas 700pa (équivalent à la vitesse du vent 34m / s)
(5) intensité sismique: 8 degrés
(6) lieu d'installation: pas d'incendie, pas de danger d'explosion, pas de corrosion chimique et de vibrations violentes répétées.
(7) niveau de pollution: Ⅲ, Ⅳ.
Caractéristiques du commutateur de charge isolé SF6:
(1) SF6 isolation au gaz
(2) le gaz SF6 est un gaz non toxique, ininflammable et électriquement isolant.
Il a d'excellentes caractéristiques d'extinction d'arc.
Note:Chaque interrupteur est rempli de gaz SF6 avant de quitter l'usine
Scellé et testé selon les normes iec60265 - 1 (1988), gb40.504-1990.
Paramètres de commutateur d'isolateur haute tension SF6:
Non. | Nom et prénom | Unités | Données | ||||
Modèle de produit | Le fzw - 12 | Le fzw - 24 | Fzw - 40,5 | ||||
1 | Tension nominale | KV | 12 | 24 | 40,5 | ||
2 | Fréquence nominale | Hertz | 6 / 10 / 11 | 15 / 17,5 / 20 | 3 / 36 / 40,5 | ||
3. | Niveau d'isolation évalué (chargé de gaz SF6 0.07mpa、20℃) | (Tension résistante aux chocs de foudre) | Plutôt | KV | 75 | 125 | 185 |
Fractures | 85 | 145 | 215 | ||||
Tension de résistance de fréquence d'opération 1 minute | Plutôt | KV | 42 | 64 | 95 | ||
Fractures | 50 | 79 | 110 | ||||
4 | Niveau zéro d'isolation de pression manométrique | Tension de résistance de fréquence d'opération 1min | KV | 30 | |||
RP pression 1min | 30 | ||||||
Tension de phase la plus élevée 5min | 9 | ||||||
5 | Courant nominal | A | 630 (400) | 630 (400) | 630 (400) | ||
6 | Courant de charge de coupure nominal (0.07mpa / 20℃) | A | 630 (400) | 630 (400) | 630 (400) | ||
7 | Courant de coupure à pression manométrique nulle | A | 630 (400) | 630 (400) | 630 (400) | ||
8 | Courant de tolérance de pointe | L'âme | 50 | 50 | 50 | ||
9 | Courant d'allumage nominal à court terme | L'âme | 50 | 50 | 50 | ||
10 | Courant de résistance évalué à court terme | Le ka / s | 20 / 4 | 20 / 4 | 20 / 4 | ||
11 | Courant nominal de déconnexion de charge du câble | A | 25 | 25 | 25 | ||
12 | Courant de coupure de charge de ligne évalué | A | 16 | 16 | 16 | ||
13 | Courant nominal d'ouverture en boucle fermée | A | 630 (400) | 630 (400) | 630 (400) | ||
14 | Courant d'excitation | A | 21 | 21 | 21 | ||
15 | Nombre nominal de coupures de courant | Les temps | ≥400
| ≥400
| ≥400
| ||
16 | Pression de travail nominale | Le MPA | 0,05
| 0,07
| 0,1 | ||
17 | Résistance du circuit principal par phase | μΩ
| ≤150
| ≤150
| ≤150
| ||
18 | Taux relatif de fuite de gaz | Année | ≤1.
| ≤1.
| ≤1.
| ||
Dix-neuf | Teneur en eau du gaz SF6 | Transfert de valeur d'usine | PPM | ≤150
| ≤150
| ≤150
| |
Basculer les valeurs de fonctionnement | PPM | ≤300
| ≤300
| ≤300
| |||
20 | Fonctionnement de la stabilité mécanique | Les temps | 6000
| 6000
| 6000
| ||
21 | Tension nominale de fonctionnement et tension nominale du circuit auxiliaire | V | Courant continu 220 / 110 / 48 / 24
| Courant continu 220 / 110 / 48 / 24
| Courant continu 220 / 110 / 48 / 24
| ||
Courant alternatif 220 / 110 | Courant alternatif 220 / 110 | Courant alternatif 220 / 110 | |||||
22 | Poids | Modèle M | Kilogrammes | 115 | 125 | 135 | |
Type a | 135 | 145 | 155 | ||||
23 | Compartiment institutionnel et classe de protection contrôlée | Ip44 IP55 | |||||
24 | Type d'installation | Type de levage (suspendu) / chariot (horizontal) |
Dimensions:
Dimensions (mm) | Dimensions de montage (mm) | Distance de montée du manchon (mm) | |||
A | B | C | Longueur * largeur | ||
12kv | 225 | 435 | 500 | 500 * 125 (280) | 540 |
24kv | 300 | 435 | 500 | 500 * 125 (280) | 750 |
40.5kv | 350 | 435 | 500 | 700 * 125 (280) | 1050 |
