Caractéristiques du produit:

1.Paramètres:

1.EAscenseur: pas plus de 2000m (les produits de plus de 2000m doivent être conçus séparément)

2. Température ambiante: max + 50 / min - 40℃ , la température moyenne quotidienne ne dépasse pas 30℃

3. Humidité relative moyenne mensuelle maximale: 90%.

4. Vitesse moyenne minimale des nuages sur 10 minutes: 35 m / S.

5. Épaisseur radiale maximale de glace: 10 mm

6. Niveau de pollution: Ⅲ, Ⅳ Niveau.

2. Tension maximale de l'équipement: 40.5 / 72.5 / 126 / 252kv

3. Fréquence nominale: 50hz

4. Courant primaire évalué: 300 ~ 4000A

5. Courant secondaire évalué: 1A ou 5a

6. Combinaison secondaire: 0.2, 0.2s, 0.5, 0.5s, 5p, tpy, la combinaison de grade de tps est loisirs

7. Sortie nominale: classe 0.2, classe 0.2s, classe 0.5, classe 0.5s, classe 5p: classe 20 - 60va tpy: 10 - 20Ω.

8. Facteur limite précis: 20 ~ 40.

9. Coefficient de sécurité de l'instrument: ≤ 5.

10. Condition de restriction précise de niveau tpy:

A. constante de temps principale TP = 100ms ou 60ms

B. composante DC du courant de court - circuit 100% (signifie: migration complète)

C. période de travail spécifiée: c-0.1s-0-0.5s (ou 0.4s) - c-0.1s-0 (assurez - vous que le temps précis moyen est 0.4s)

D. nombre de courants de pénurie symétriques: 10, 15, 20

11. Niveau d'isolation évalué: transformateur de courant 35kV: 40.5 / 95 / 185kv

Transformateur de courant 66kv: 72,5 / 140 / 325kv

Transformateur de courant 110kV: 126 / 200 / 480kv

Transformateur de courant 220kV: 252 / 395 / 950kv

12, courant de borne de courte durée (courant de tolérance de courte durée): 50 - 63ka, 3S

13, courant de stabilisation dynamique nominal: 125 - 160ka (crête)

14, classe de résistance à la tension de jauge nulle: 1,3 fois la tension de fonctionnement la plus élevée de l'équipement

15. Niveau de décharge partielle: 1,2 fois la tension de fonctionnement maximale de l'équipement ≤ 5

16, taux annuel de fuite d'air: ≤ 0,5%

17, teneur en humidité du gaz SF6: ≤ 150x10 - 6 (V / v)

18, niveau d'interférence radio: à 1,1 fois la tension de fonctionnement maximale de l'équipement, la tension d'interférence radio ≤ 500 μv.

19, distance extérieure de vieillissement de fluage d'isolation: 25mm / kV ou 31mm / KV

20, charge statique de terminal primaire: 2000n ~ 6000n

21, poids maximum du produit:

Transformateur de courant 35kV: 450kg (poids SF6: 4kg)

Transformateur de courant 66kv: 500kg (poids SF6: 5kg)

Transformateur de courant 110kV: 600kg (poids SF6: 7KG)

Transformateur de courant 220kV: 1400kg (poids SF6: 23kg)

Paramètres techniques:

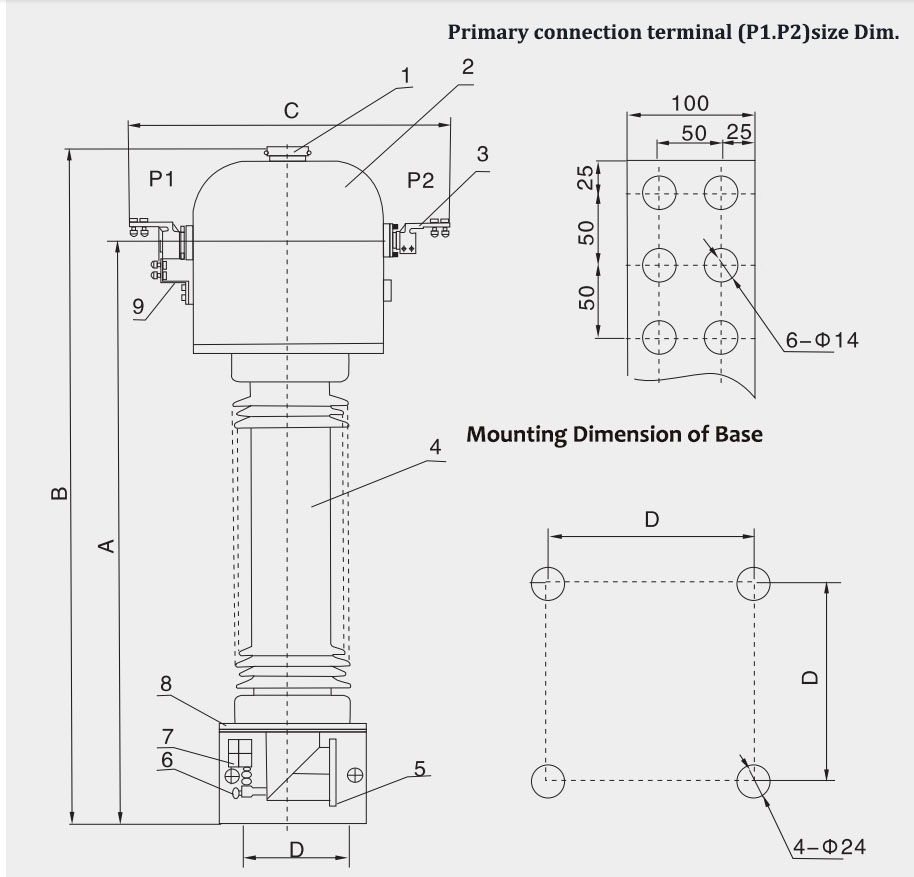

Schéma d'apparence et d'installation:
